SOLIDWORKS草图块功能的使用

1f1e33 · 发表于 2022-9-20 11:04:43

   SOLIDWORKS中的块功能用于处理重复性的图形或文字。块可以使用最小的尺寸和约束条件来生成布局草图，这些块可以通过合适的操作自动转成零件文件和它们的装配体文件，从而提高建模效率。
   本文以使用SOLIDWORKS制作快回曲柄运动的2D动画为例，示范草图块功能的使用。
   首先新建零件，选择适宜基准面来绘制一个你想要保存为块的草图。以快回曲柄运动为例：先绘制固定轮，在绘制完成后选择草图实体制作块，并在设计树中右击生成的草图块将其保存至本地。

用同样的方式绘制制作剩余草图块。先绘制直槽口连杆和驱动杆的草图，然后制作草图块并保存至本地（注意草图块的格式是【*.SLDBLK】）。

将刚才制作的草图块添加到设计库中。

新建装配体，选择“生成布局”，并将设计库中的草图块拖入工作区域。给草图块之间添加上合适的约束关系。

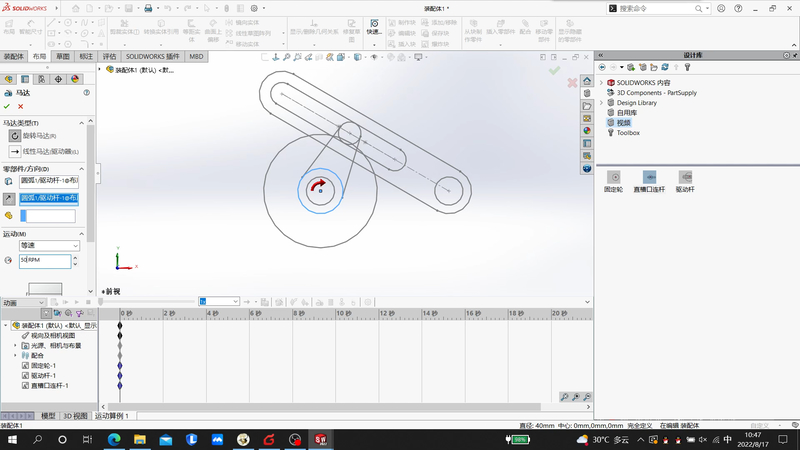

退出布局，选择运动算例，给驱动杆添加转子马达。

点击播放，即可得到一段快回曲柄运动的2D动画。
