如何使用液压阀块软件MDTools设计非矩形的阀块
摘要：MDTools一款专业的三维阀块设计软件，这款软件对液压系统设计有非常大的帮助。
一般情况我们设计的是矩形的阀块，常规的软件都是可以完成的，那么遇到非矩形的阀块，我们应该怎么快速完成孔腔的定位呢？本文章就详细说明一下MDTools如何快速的完成非矩形阀块的设计流程。
一、我们还是根据需求完成一个矩形块的绘制

二、点击Block的下三角，选择Cutout，弹出如下图的窗口，我们可以设置要切除的面及切除的类型。

三、设置完成之后就可以得到下图的效果

四、同时我们还可以给阀块进行倒角，点击Block的下三角，选择Chamfer，弹出如下图的窗口，我们可以设置要倒角的边线及尺寸信息。

五、非矩形阀块的外观轮廓设置完成之后，可以插入孔腔，我们从库里面找到需要的孔腔，点击插入

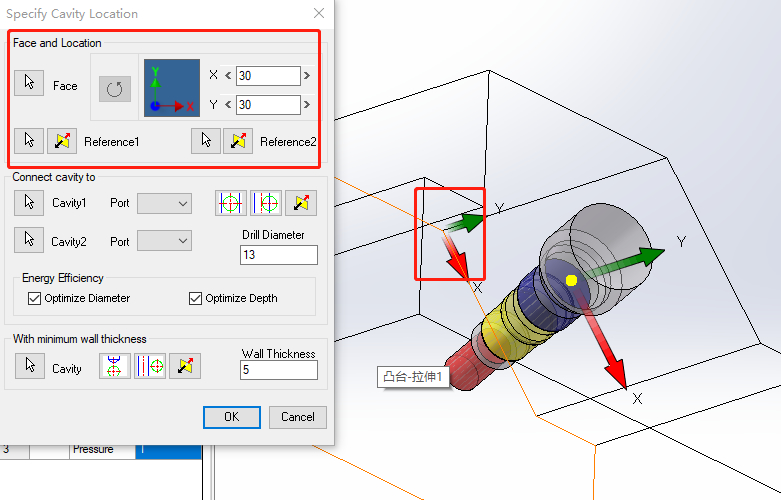

六、我们可以很快速的通过跳出的窗口设置，孔腔斜面上的具体位置

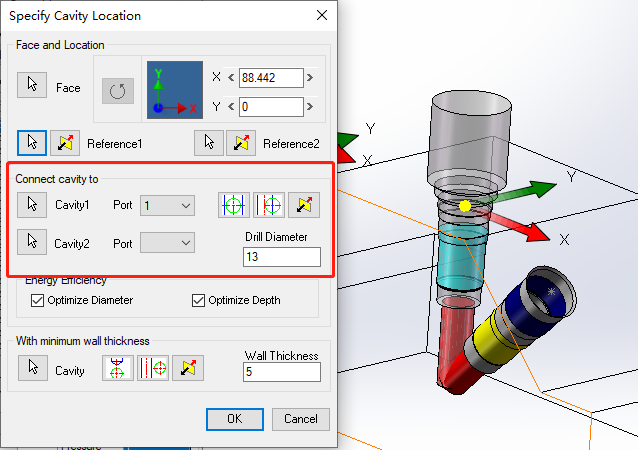

七、我们在找到另一个孔腔的时候，同样可以快速的与前面的孔腔自动连接。

八、阀块设计完成我们就可以进行保存出工程图啦。
